Platforme pentru turbine eoliene offshore plutitoare

Platformele de înaltă calitate pentru turbinele eoliene offshore plutitoare de la LWY Steel Structure sunt soluții structurale din oțel robuste, de calitate marine, concepute pentru medii operaționale dure în larg. Construite cu oțel rezistent la coroziune de înaltă rezistență și design structural hidrodinamic optimizat, platformele oferă stabilitate excelentă, rezistență la vânt și valurile și performanță anti-oboseală în condiții marine complexe.

Integrând tehnologii anti-rugină, anticoroziune și de întărire seismică, platformele noastre eoliene offshore susțin funcționarea stabilă pe termen lung a turbinelor eoliene plutitoare, rezistând eficient la impactul curentului oceanic, vibrațiile puternice ale vântului și eroziunea apei de mare. Concepute pentru proiectele de energie regenerabilă offshore, aceste platforme din oțel direct din fabrică au siguranță structurală ridicată, durată lungă de viață și specificații structurale personalizabile, îndeplinesc standardele internaționale stricte de inginerie marină și de construcție a energiei eoliene offshore.

Specificațiile produsului

Provocări ale mediului marin

Coroziune prin pulverizare salină

Sarcinile atmosferice de sare din zonele offshore sunt clasificate C5-M, cea mai severă categorie de coroziune din ISO 9223. Oțelul vopsit simplu se defectează în câțiva ani; platformele pentru turbinele eoliene offshore plutitoare necesită de la început protecție stratificată.

Încărcare cu val și oboseală

Structurile plutitoare nu se opresc niciodată din mișcare. Sarcinile ciclice de la valuri, vântul și funcționarea turbinei creează solicitări de oboseală care necesită calitatea sudurii și designul de detaliu mult peste standardele clădirii.

Constrângeri de acces și întreținere

Revopsirea unei platforme la 20 km în larg este măsurată în zilele navei și ferestrele meteo. Protectia anticoroziva aplicata in fabrica trebuie sa fie protectia care dureaza.

Materiale și protecție împotriva coroziunii

Clase de oțel

platformele pentru turbinele eoliene offshore plutitoare sunt fabricate din Q355B/Q355D, S355 sau oțel structural echivalent de calitate marine, cu proprietăți de impact certificate pentru servicii la temperaturi scăzute, conform specificațiilor proiectului.

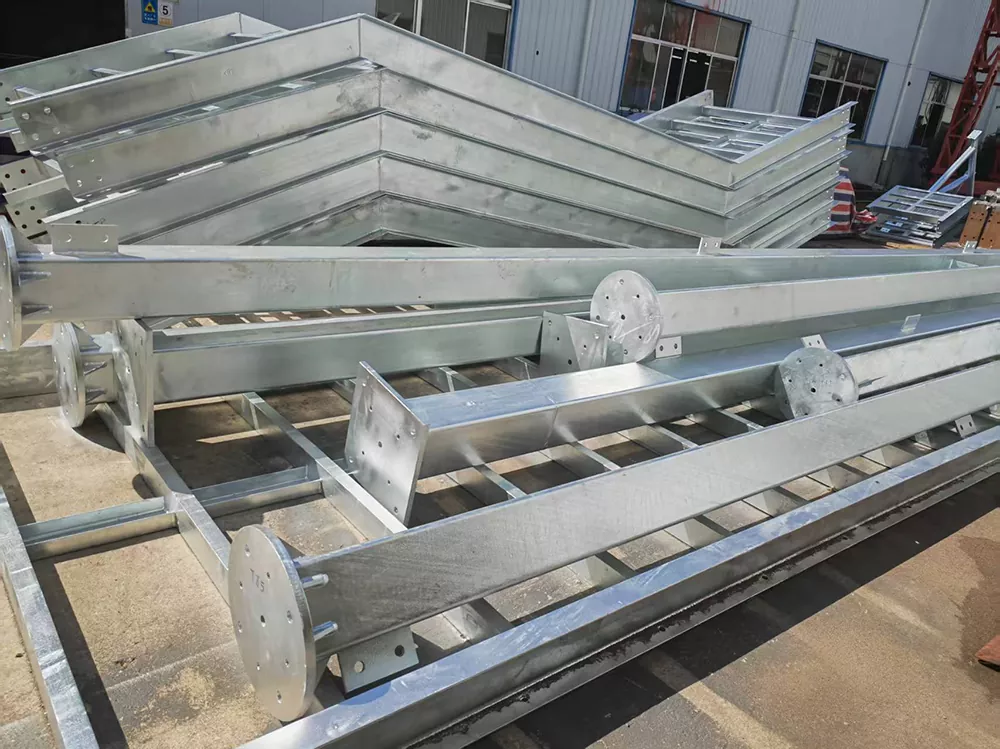

Galvanizare la cald

Platformele și pasarelele mai mici sunt galvanizate la cald conform ISO 1461, cu o grosime minimă de zinc de 85 μm, oferind decenii de protecție fără întreținere în aerul marin.

Sisteme de acoperire

Structurile primare mari primesc un sistem de acoperire marin: grund bogat în zinc, epoxidic intermediar și finisaj poliuretan sau polisiloxan, aplicat prin pulverizare fără aer după sablare la Sa 2,5.

Interfață de protecție catodică

Componentele care se conectează la structurile scufundate sunt detaliate pentru compatibilitate cu anozii de sacrificiu și sistemele cu curent imprimat, inclusiv anozii sudați, acolo unde este specificat.

Calitatea fabricației și sudării

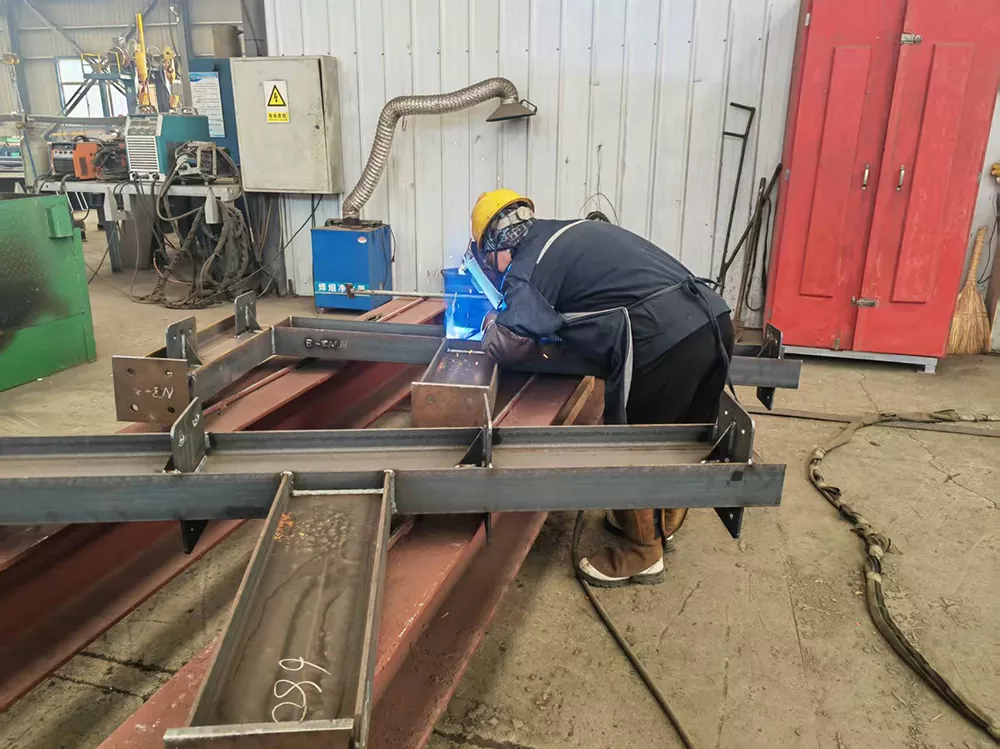

Sudare

Toate sudurile sunt executate de sudori certificați conform EN ISO 9606 sau AWS D1.1, cu proceduri de sudură calificate înainte de producție.

Testare nedistructivă

Sudurile cap la cap la elementele primare sunt 100% inspectate cu ultrasunete sau radiografic; sudurile de filet sunt verificate cu particule magnetice pe bază de eșantionare convenită cu clientul.

Control dimensional

Dispozitivele de fabricație și dispozitivele de verificare păstrează dimensiuni critice, cum ar fi distanța dintre grupurile de șuruburi și planeitatea flanșelor în limitele de toleranță strânse, astfel încât asamblarea în larg merge împreună fără reparații pe teren.

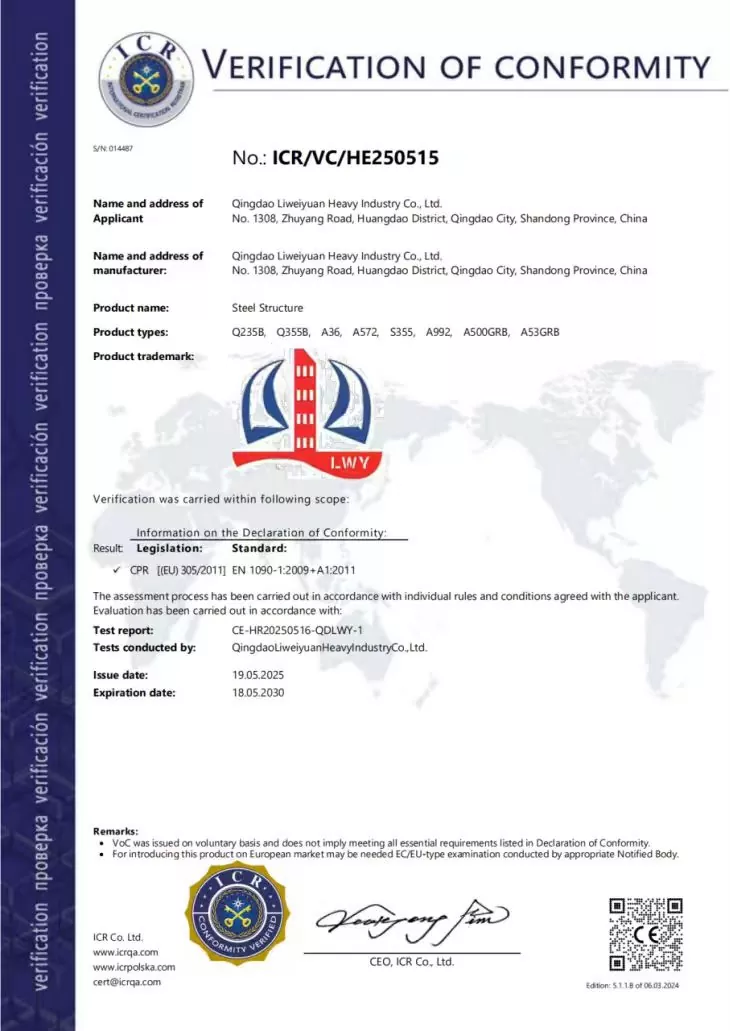

Certificari si standarde de calitate

Aplicații

LWY Steel Structure fabrică platforme pentru turbine eoliene offshore plutitoare și componente aferente pentru:

1. Punți de service și întreținere turbine

2. Platforme de tranziție între turn și carenă plutitoare

3. Pasarele de acces, aterizări și ansambluri de balustradă

4. Cadre suport echipamente pentru sisteme de acostare și control

5. Structuri de susținere a postamentului pentru heliplatform și macara (la cerere)

FAQ

Î1: Ce clase de oțel utilizați pentru platforme pentru turbine eoliene offshore plutitoare?

A1: Q355B/Q355D, S355 sau echivalente A572 cu proprietăți certificate de impact la temperatură joasă, selectate pe baza de proiectare a proiectului. Certificatele de material sunt furnizate pentru fiecare placă și secțiune.

Î2: Cum se aplică protecția împotriva coroziunii?

A2: Suprafețele sunt sablate la Sa 2,5, apoi acoperite cu un sistem marin de grund bogat în zinc, intermediar epoxidic și finisaj poliuretanic sau galvanizate la cald conform ISO 1461 pentru componente mai mici. Grosimea totală a sistemului depășește de obicei 240 μm.

Î3: Puteți îndeplini cerințele societății de clasă?

A3: Sistemul nostru de fabricație și QC este aliniat cu practica DNV, ABS și CCS și lucrăm la cerințele de sudare și NDT specificate de proiectul dumneavoastră. Sondajul terță parte este binevenit în orice etapă.

Î4: Care este capacitatea dumneavoastră de livrare pentru componente offshore?

A4: Platformele pentru turbine eoliene offshore plutitoare sunt produse în fabrica noastră din Qingdao, care are o capacitate anuală de procesare de peste 20.000 de tone de componente din oțel și se află la 36 km de portul Qingdao, astfel încât loturi mari offshore sunt expediate eficient pe mare.

Q5: Oferiți suport pentru instalare?

A5: Oferim desene de asamblare, planuri de ridicare și hărți de sudură, iar inginerii noștri sprijină asamblarea offshore prin ghidare de la distanță sau supraveghere la fața locului, după cum este necesar.
