Instrumentele de ridicare a structurilor din oțel sunt fabricate de Liweiyuan, un producător profesionist de structuri din oțel din China. Folosim măiestrie rafinată și materii prime de înaltă calitate. Puteți cumpăra produsele noastre cu încredere, deoarece vindem direct din fabrică.
1. Capacitatea de încărcare a sculei de ridicare
Pe baza greutății componentelor structurii de oțel (5-50 de tone), sarcina nominală a instrumentului de ridicare este determinată a fi nu mai mică de 60 de tone, cu un factor de siguranță ≥ 3,5. Materialul folosit este oțelul slab aliat Q355B cu o limită de curgere ≥ 345 MPa.
2. Forma structurală
Este utilizată o structură de cadru portal cu două puncte de ridicare, cu o lungime reglabilă a fasciculului principal de 11,5 m. Oțelul unghiular 80*80Q355B este utilizat la nodurile de ridicare a sculei, cu nervuri de armare groase de 16 mm adăugate la noduri.
3. Metoda de conectare
Urechile de ridicare sunt proiectate ca o structură de placă cu două urechi, cu o deschidere de 50 mm și o grosime de 20 mm. Sudarea cu penetrare totală este utilizată până la grindă (gradul de sudare 2), cu o înălțime a piciorului de sudură ≥ 12mm.
1. Specificații materiale principale

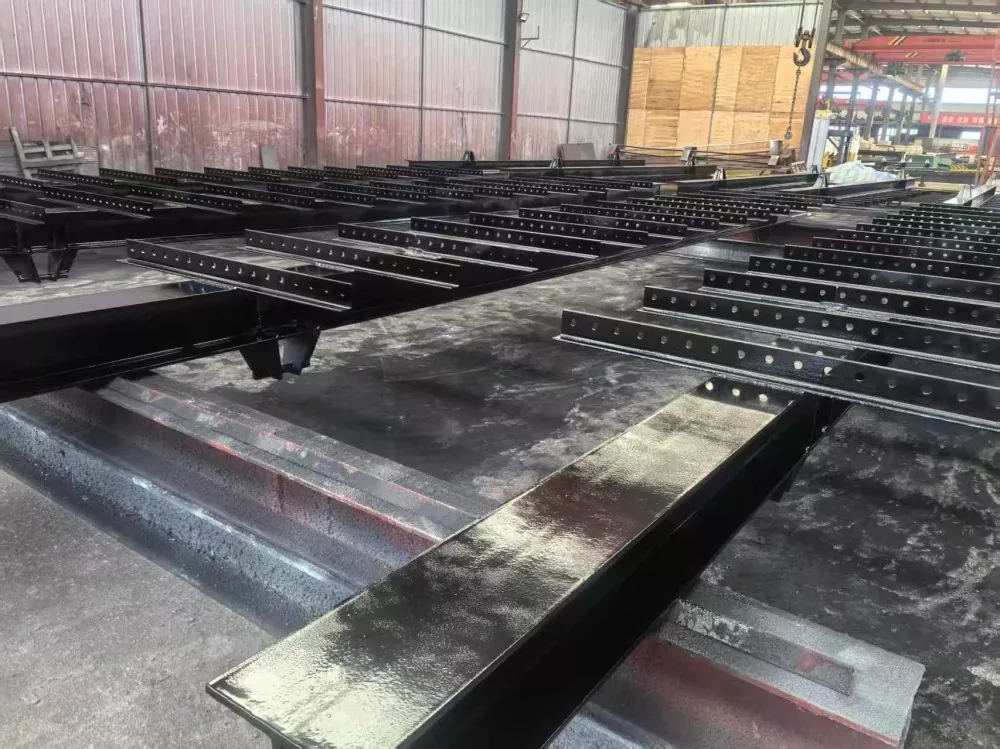

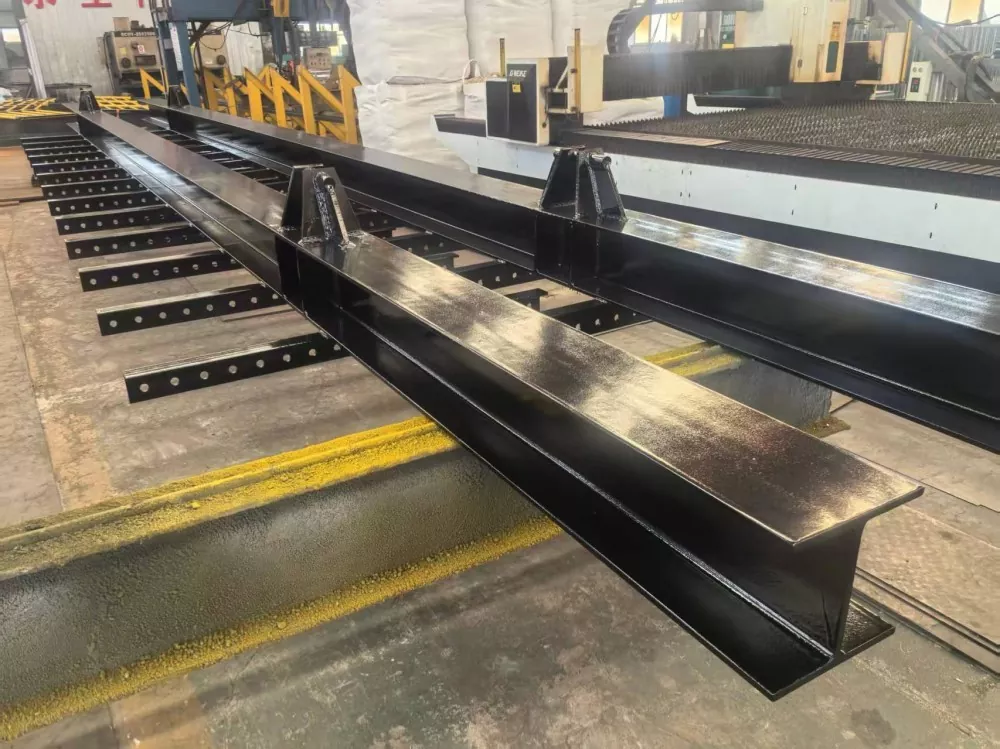

○ Traversa: oțel H300×200×8×12
○ Nod de suspendare a sculei: 80*80 Q355B Angle Steel
○ Uregă de ridicare: tăiată cu laser din placă de oțel Q355B cu grosimea de 20 mm
2. Tehnologia de procesare
○ Tăiere: tăiere cu laser CNC, rugozitatea suprafeței tăiate Ra ≤ 25μm

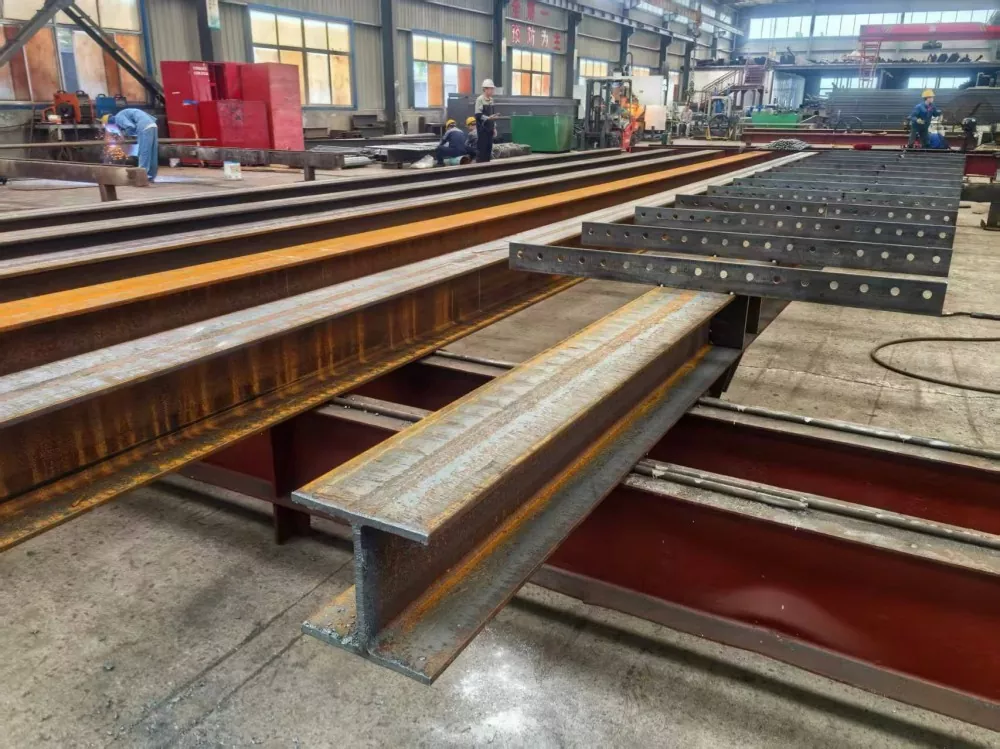

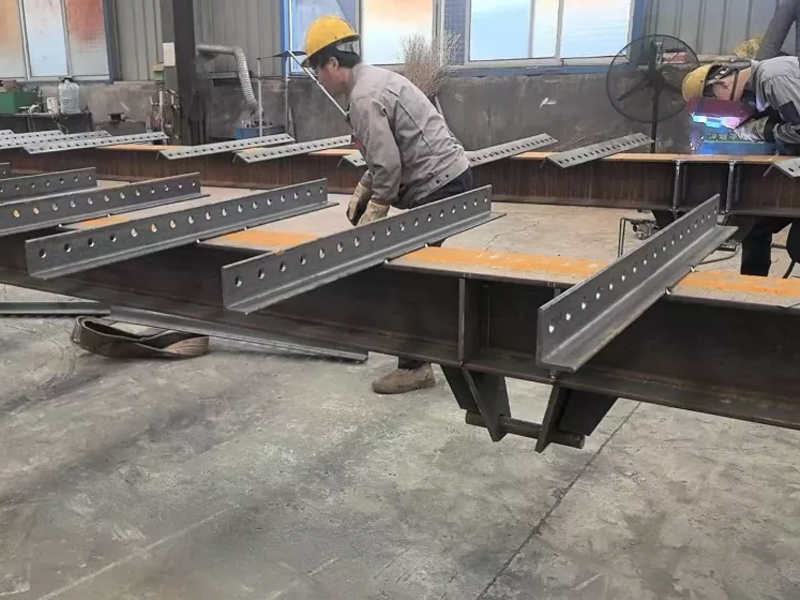

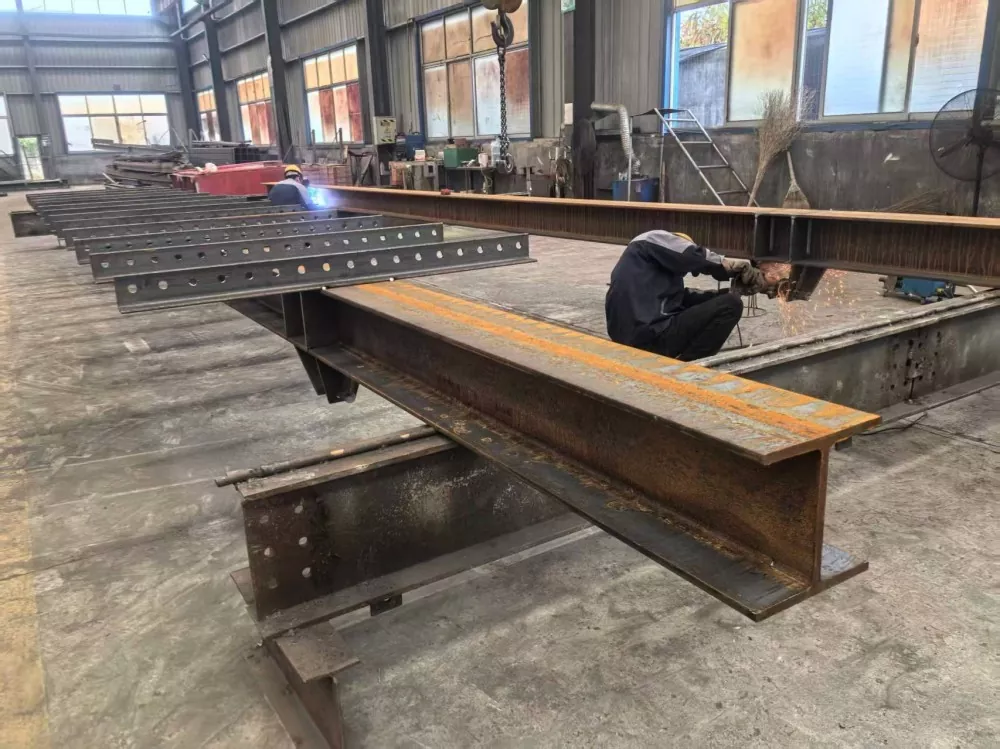

○ Sudare: sudare protejată cu gaz CO₂, sârmă de sudură ER50-6, conservare a căldurii după sudare la 200°C pentru ameliorarea tensiunilor
○ Tratament termic: urechile de ridicare sunt supuse unui tratament de călire și revenire (duritate HB 200-230)
1. Mecanism transversal reglabil
· Articulația telescopică adoptă o structură imbricată cu o gamă de reglare de 500 mm. Este echipat cu trei seturi de găuri de fixare (16 mm diametru) și echipat cu știfturi de localizare din oțel 45# (cu știfturi anti-cădere).
· Suprafețele de contact de alunecare sunt lubrifiate cu unsoare MoS₂, iar jocul este controlat cu 0,5-1 mm.
2. Ansamblu de ridicare
· Distanță de 80 mm între plăcile urechilor, rulment cu role cu ace Φ55mm încorporat (model NA4911), locașul rulmentului și fixarea prin interferență a urechilor (H7/R6)
· Pin din 40CrNiMoA, 50mm diametru, cromat (0,05mm grosime)
3. Picioare de sprijin antiderapante
· În partea inferioară se instalează o placă de sprijin dreptunghiulară de 200×200×20mm, cu dinți anti-alunecare frezați la suprafață (adâncimea dinților 2mm, distanță 5mm).
· Înălțimea piciorului de sprijin poate fi reglată fin cu un șurub de reglare M42 (gamă de reglare ±50 mm).
1. Inspecția sudurii
Toate sudurile principale sunt supuse unei încercări de penetrare (PT) 100%, iar îmbinările în T sunt supuse testării cu ultrasunete (UT) de 20%, trecând nivelul I.
Abaterea dimensională a picioarelor de sudură filet ≤ ± 1,5 mm, abatere de dreptate ≤ 2 mm/m.
2. Toleranțe dimensionale
○ Abaterea pe toată lungimea fasciculului: ±3mm
○ Abaterea distanței punctelor de ridicare: ±2mm
○ Verticalitate totală: ≤1,5 mm/m
3. Testarea performanței
○ Test de sarcină nominală: sarcină statică de 1,25 ori sarcina nominală timp de 1 oră, deformare permanentă ≤0,1%.
○ Test de sarcină dinamică: sarcină ciclică de 1,1 ori sarcina nominală timp de 50 de secunde. 0 ori (frecvență 0,5 Hz)
1. Dispozitiv de protecție la suprasarcină (model XZ-100, precizie ±2%) instalat, oprind automat circuitul de ridicare dacă suprasarcina depășește 10%.
2. Este instalat un sistem de alarmă sonoră și luminoasă (tensiune de funcționare DC24V), care declanșează o alarmă când preîncărcarea șurubului scade cu 15%.
3. Toate părțile mobile expuse sunt echipate cu plasă de protecție (dimensiunea ochiului ≤ 20 mm), țesute cu sârmă de oțel trasă la rece de Φ4mm.
1. Inspecție materie primă → Tăiere cu laser CNC → Prelucrare (frezare, găurire) → Sudare → Tratament termic post-sudare → Îndreptare → Asamblare → Lustruire → Tratare suprafețe (sablare la gradul Sa2.5, grund epoxidic bogat în zinc 80μm + strat de cauciuc clor 60μm).
2. Puncte cheie de control al procesului: Monitorizarea deformării la sudare (folosind metoda de fixare rigidă și deformare inversă), testarea cuplului de preîncărcare a șuruburilor (trebuie urmată conform specificațiilor GB/T 1231, cu coeficientul de cuplu controlat între 0,11-0,15).
1. Furnizați desene complete de proiectare (inclusiv modele CAD 3D), garanția materialului și raportul de tratament termic.
2. Raportul de inspecție al unei terțe părți ar trebui să includă: înregistrări de testare a proprietăților mecanice, diagrame de testare nedistructivă și rapoarte de inspecție dimensională.
3. Atașați un manual de utilizare și întreținere (inclusiv un catalog de piese, diagramă ciclului de lubrifiere și ghid comun de depanare).
1. Înainte de fiecare utilizare, verificați: starea știfturilor de localizare, fisurile de sudură, creșterea temperaturii lagărului (≤40°C) și eficacitatea sistemului de alarmă.
2. Supraîncărcarea este strict interzisă. Intervalul de temperatură de funcționare este de la -20°C la 60°C, iar viteza maximă a vântului nu depășește 12 m/s.
3. Întreținere regulată: Efectuați o inspecție completă la fiecare 50 de ridicări sau la fiecare trei luni și efectuați o calibrare a sarcinii anual.
IX. Calitate de proiectare a structurii de oțel Liweiyuan
Liweiyuan Steel Structure este unul dintre cei mai importanți producători de diverse produse din oțel și produse metalice din China. Putem personaliza diverse soluții de produse metalice și oferim clienților produse cu structură din oțel și produse metalice de înaltă calitate, la preț redus. Putem oferi clienților materiale și modele de structuri din oțel care respectă standardele naționale și regionale, inclusiv cele din SUA și Europa.
1. Ce se întâmplă dacă apare o problemă de calitate a produsului?
Dacă primim feedback de calitate, promitem să răspundem în 24 de ore și să oferim o soluție în 48 de ore. În cazul în care problema este din vina noastră, putem oferi o reparație gratuită, o reexpediere rapidă (costurile de transport acoperite de noi) sau o compensație conform contractului, în funcție de nevoile clientului.
2. Cum asigurăm calitatea constantă a produsului? Avem un proces cuprinzător de inspecție a calității?
Compania noastră este certificată ISO9001-2016 și implementează trei niveluri de inspecție a calității: compoziția oțelului și testarea rezistenței înainte de sosirea materiilor prime; Personalul QC efectuează inspecții și înregistrează complet fiecare proces de producție; iar datele de testare sunt complet arhivate pentru acces ușor de către clienți.
3. Produsele noastre din oțel îndeplinesc standardele de intrare ale pieței noastre țintă?
Uneltele noastre de ridicare a structurilor din oțel Liweiyuan sunt certificate CE (standard EN1090), asigurând conformitatea cu cerințele UE de siguranță, protecție a mediului și eficiență energetică. Sunt disponibile rapoarte complete de testare.
4. Care este timpul de livrare?
Termenul de livrare depinde de dimensiunea și numărul de clădiri. În general, livrarea se face în 30 de zile de la primirea plății. Livrările parțiale sunt permise pentru comenzi mari.
5. Oferiți servicii de instalare?
Vă vom oferi desene detaliate de construcție și manuale pentru a vă ajuta să construiți și să instalați clădirea pas cu pas.
